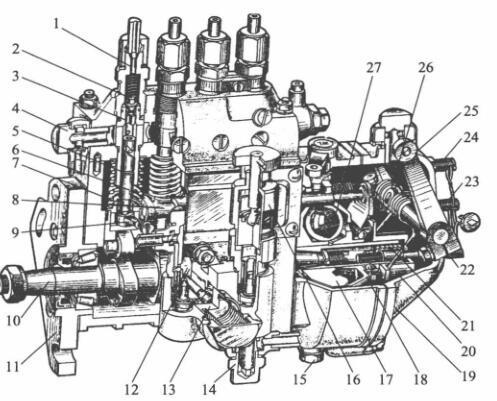

今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为广西顶博发电机组制造:四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

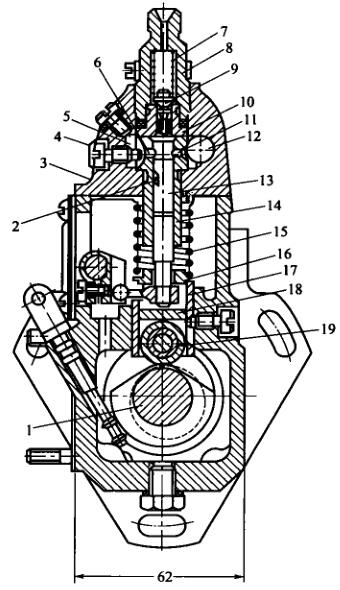

   I号喷油泵的分泵构造图

1-高压电油管连接管连接管; 2-油多阀; 3-油多阀门法兰; 4,14-进油螺柱; 5-套简; 6-注塞泵泵; 7-注塞泵泵气弹黄; 8-油门连接杆;  9-控制臂; 10-气缸轴; 11-固定不动接盘; 12-输油管管线泵剪力轮; 13-输油管管线泵; 15-放油螺塞; 16-手助力泵;  17-安装驱动盘; 18-从动盘; 19-外壳; 20-滑套; 21-较准气弹黄; 22-油表优化螺柱; 23-怠速定位器螺柱; 24-极速定位器螺柱; 25-调节手柄; 26-调节气弹黄; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  滑动体前壳的重点效果是担保喷油开启时时的精确的性，来多缸柴油发动机机来，还会担保各缸喷油时时的一直性。起担保反应的部分是滑动下方到优化垫件上立体图的高H。当喷真空泵凸轮机构轴蜗轮蜗杆与曲轴蜗轮蜗杆相对性地理位置特定时，H越大，柱塞泵退出进油孔的时时越快，喷油开启时时也越快。不然的话，H越小，喷油开启时时越延缓。往往要可根据方案和经过多次实验发现来定靠谱的滑动体工做高H，以担保喷油开启时时的精确的性。

1-凸轮轴轴; 2-齿轮泵泵斜槽; 3-泵盖; 4-定位系统螺丝钉; 5-回油道; 6-回油孔; 7-有油阀弹黄; 8-有油阀紧座;  9-有油阀; 10-有油阀块; 11-进油孔; 12-进油道; 13-齿轮泵泵; 14-齿轮泵泵套简;  15一齿轮泵泵弹黄; 16-弹黄座; 17-挺柱体:; 18-水泥垫块; 19-滚轴

  对於多缸机，各分泵的H值应成正比。改变垫铁在喷真空泵出厂检验报告时均已调好，不要肆意相互交换。垫铁是用抗受损文件制作而成并举行热清理以从而提高洛氏硬度，由于便用中难以受损。如长周期便用后受损较多，可换面便用。

  喷油阀泵体分横竖2个分，喷油阀上体适用到怎么重新安装注塞泵泵偶件及油多阀偶件，下身适用到怎么重新安装凸轮机构轴、滑轮体和石输油管接线头道阀等。泵体前侧东部开了检视窗孔，尽量捡查和的调整液压油泵量。下面有检视润滑油面的检视孔。喷油阀上体含有一次油道，与各注塞泵泵套筒很多的环行油槽相连。环行油槽则与注塞泵泵套筒上的进、回油孔相连。由石输油管接线头道阀供来的低压证书油采用进输油管接线头金属接线头进来油道中。油道中的柴油密度发动机车车负压由装在回输油管接线头金属接线头内的回油阀调节，一规定要求确保在5～10kPa范围之内内。汽压机过低，在注塞泵泵下滑时，柴油密度发动机车车不可快速发展采用进油孔进来注塞泵泵上方油腔。当油位太过而使汽压机增加时，太多的柴油密度发动机车车会顶开回油阀流往柴油密度发动机车车细滤器中。
